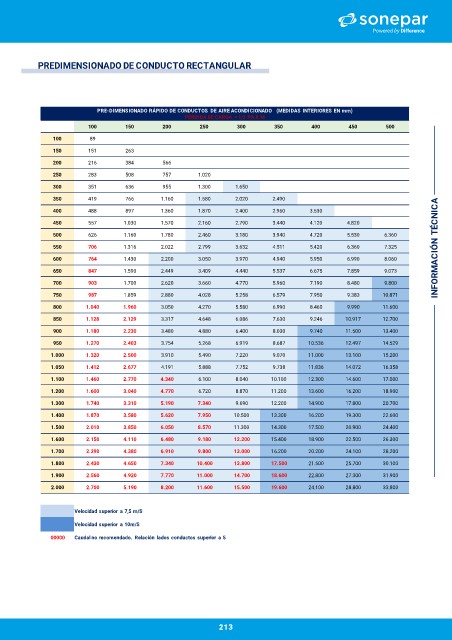

PREDIMENSIONADO DE CONDUCTO RECTANGULAR

PRE-DIMENSIONADO RÁPIDO DE CONDUCTOS DE AIRE ACONDICIONADO (MEDIDAS INTERIORES EN mm)
PÉRDIDA DE CARGA = 1,0 PA X M
100 150 200 250 300 350 400 450 500
100 89
150 151 263
200 216 384 566
250 283 508 757 1.020
300 351 636 955 1.300 1.650
350 419 766 1.160 1.580 2.020 2.490
400 488 897 1.360 1.870 2.400 2.960 3.530
450 557 1.030 1.570 2.160 2.790 3.440 4.120 4.820
500 626 1.160 1.780 2.460 3.180 3.940 4.720 5.530 6.360
550 706 1.316 2.022 2.799 3.632 4.511 5.420 6.360 7.325 INFORMACIÓN TÉCNICA
600 764 1.430 2.200 3.050 3.970 4.940 5.950 6.990 8.060
650 847 1.590 2.449 3.409 4.440 5.537 6.675 7.859 9.073
700 903 1.700 2.620 3.660 4.770 5.960 7.190 8.480 9.800
750 987 1.859 2.880 4.028 5.258 6.579 7.950 9.383 10.871
800 1.040 1.960 3.050 4.270 5.580 6.990 8.460 9.990 11.600
850 1.128 2.129 3.317 4.648 6.086 7.630 9.246 10.917 12.700
900 1.180 2.230 3.480 4.880 6.400 8.030 9.740 11.500 13.400
950 1.270 2.403 3.754 5.268 6.919 8.687 10.536 12.497 14.529
1.000 1.320 2.500 3.910 5.490 7.220 9.070 11.000 13.100 15.200
1.050 1.412 2.677 4.191 5.888 7.752 9.738 11.836 14.072 16.358
1.100 1.460 2.770 4.340 6.100 8.040 10.100 12.300 14.600 17.000
1.200 1.600 3.040 4.770 6.720 8.870 11.200 13.600 16.200 18.900
1.300 1.740 3.310 5.190 7.340 9.690 12.200 14.900 17.800 20.700
1.400 1.870 3.580 5.620 7.950 10.500 13.300 16.200 19.300 22.600
1.500 2.010 3.850 6.050 8.570 11.300 14.300 17.500 20.900 24.400
1.600 2.150 4.110 6.480 9.180 12.200 15.400 18.900 22.500 26.300
1.700 2.290 4.380 6.910 9.800 13.000 16.200 20.200 24.100 28.200
1.800 2.430 4.650 7.340 10.400 13.800 17.500 21.500 25.700 30.100
1.900 2.560 4.920 7.770 11.000 14.700 18.600 22.800 27.300 31.900
2.000 2.700 5.190 8.200 11.600 15.500 19.600 24.100 28.800 33.800

Velocidad superior a 7,5 m/S

Velocidad superior a 10m/S
00000 Caudal no recomendado. Relación lados conductos superior a 5
