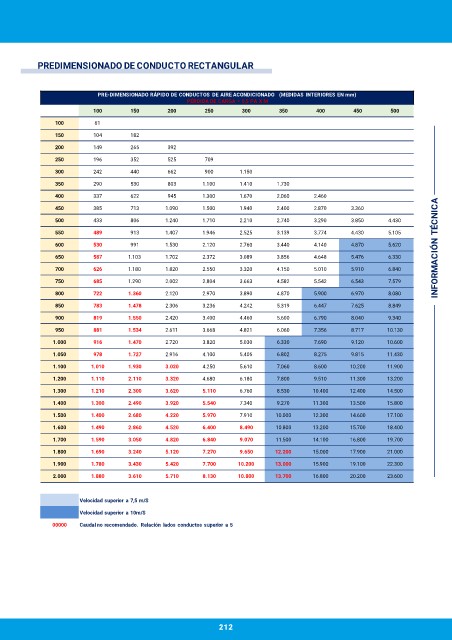

PREDIMENSIONADO DE CONDUCTO RECTANGULAR
PRE-DIMENSIONADO RÁPIDO DE CONDUCTOS DE AIRE ACONDICIONADO (MEDIDAS INTERIORES EN mm)
PÉRDIDA DE CARGA = 0,5 PA X M
100 150 200 250 300 350 400 450 500
100 61
150 104 182
200 149 265 392
250 196 352 525 709
300 242 440 662 900 1.150
350 290 530 803 1.100 1.410 1.730
400 337 622 945 1.300 1.670 2.060 2.460
INFORMACIÓN TÉCNICA
450 385 713 1.090 1.500 1.940 2.400 2.870 3.360
500 433 806 1.240 1.710 2.210 2.740 3.290 3.850 4.430
550 489 913 1.407 1.946 2.525 3.139 3.774 4.430 5.105
600 530 991 1.530 2.120 2.760 3.440 4.140 4.870 5.620
650 587 1.103 1.702 2.372 3.089 3.856 4.648 5.476 6.330
700 626 1.180 1.820 2.550 3.320 4.150 5.010 5.910 6.840
750 685 1.290 2.002 2.804 3.663 4.582 5.542 6.543 7.579
800 722 1.360 2.120 2.970 3.890 4.870 5.900 6.970 8.080
850 783 1.478 2.306 3.236 4.242 5.319 6.447 7.625 8.849
900 819 1.550 2.420 3.400 4.460 5.600 6.790 8.040 9.340
950 881 1.534 2.611 3.668 4.821 6.060 7.356 8.717 10.130
1.000 916 1.470 2.720 3.820 5.030 6.330 7.690 9.120 10.600
1.050 978 1.727 2.916 4.100 5.405 6.802 8.275 9.815 11.430
1.100 1.010 1.930 3.020 4.250 5.610 7.060 8.600 10.200 11.900
1.200 1.110 2.110 3.320 4.680 6.180 7.800 9.510 11.300 13.200
1.300 1.210 2.300 3.620 5.110 6.760 8.530 10.400 12.400 14.500
1.400 1.300 2.490 3.920 5.540 7.340 9.270 11.300 13.500 15.800
1.500 1.400 2.680 4.220 5.970 7.910 10.000 12.300 14.600 17.100
1.600 1.490 2.860 4.520 6.400 8.490 10.800 13.200 15.700 18.400
1.700 1.590 3.050 4.820 6.840 9.070 11.500 14.100 16.800 19.700
1.800 1.690 3.240 5.120 7.270 9.650 12.200 15.000 17.900 21.000
1.900 1.780 3.430 5.420 7.700 10.200 13.000 15.900 19.100 22.300
2.000 1.880 3.610 5.710 8.130 10.800 13.700 16.800 20.200 23.600
Velocidad superior a 7,5 m/S
Velocidad superior a 10m/S
00000 Caudal no recomendado. Relación lados conductos superior a 5
