P. 32

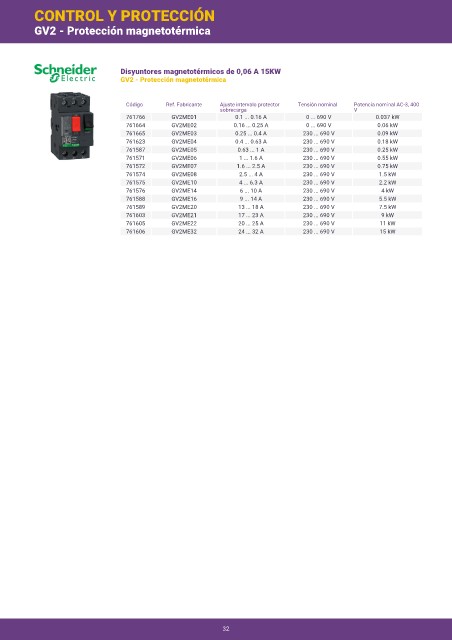

CONTROL Y PROTECCIÓN
GV2 - Protección magnetotérmica
Disyuntores magnetotérmicos de 0,06 A 15KW
GV2 - Protección magnetotérmica
Código Ref. Fabricante Ajuste intervalo protector Tensión nominal Potencia nominal AC-3, 400
sobrecarga V
761766 GV2ME01 0.1 ... 0.16 A 0 ... 690 V 0.037 kW
761664 GV2ME02 0.16 ... 0.25 A 0 ... 690 V 0.06 kW
761665 GV2ME03 0.25 ... 0.4 A 230 ... 690 V 0.09 kW
761623 GV2ME04 0.4 ... 0.63 A 230 ... 690 V 0.18 kW
761587 GV2ME05 0.63 ... 1 A 230 ... 690 V 0.25 kW
761571 GV2ME06 1 ... 1.6 A 230 ... 690 V 0.55 kW
761572 GV2ME07 1.6 ... 2.5 A 230 ... 690 V 0.75 kW
761574 GV2ME08 2.5 ... 4 A 230 ... 690 V 1.5 kW
761575 GV2ME10 4 ... 6.3 A 230 ... 690 V 2.2 kW
761576 GV2ME14 6 ... 10 A 230 ... 690 V 4 kW
761588 GV2ME16 9 ... 14 A 230 ... 690 V 5.5 kW
761589 GV2ME20 13 ... 18 A 230 ... 690 V 7.5 kW
761603 GV2ME21 17 ... 23 A 230 ... 690 V 9 kW
761605 GV2ME22 20 ... 25 A 230 ... 690 V 11 kW
761606 GV2ME32 24 ... 32 A 230 ... 690 V 15 kW
32
