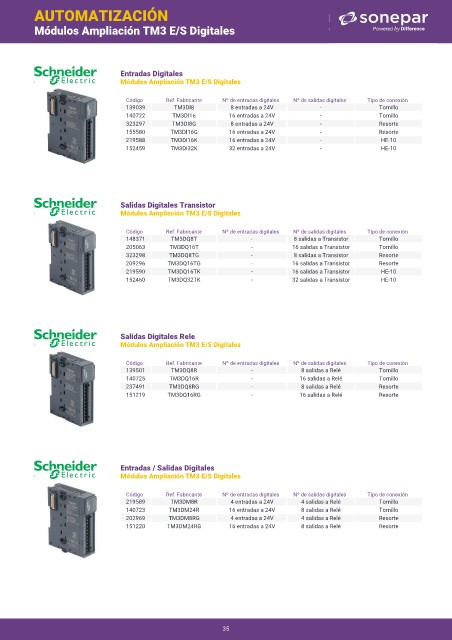

AUTOMATIZACIÓN
Módulos Ampliación TM3 E/S Digitales

Entradas Digitales
Módulos Ampliación TM3 E/S Digitales

Código Ref. Fabricante Nº de entradas digitales Nº de salidas digitales Tipo de conexión
139039 TM3DI8 8 entradas a 24V - Tornillo
140722 TM3DI16 16 entradas a 24V - Tornillo
323297 TM3DI8G 8 entradas a 24V - Resorte
155580 TM3DI16G 16 entradas a 24V - Resorte
219588 TM3DI16K 16 entradas a 24V - HE-10
152459 TM3DI32K 32 entradas a 24V - HE-10

Salidas Digitales Transistor
Módulos Ampliación TM3 E/S Digitales

Código Ref. Fabricante Nº de entradas digitales Nº de salidas digitales Tipo de conexión
148371 TM3DQ8T - 8 salidas a Transistor Tornillo
205063 TM3DQ16T - 16 salidas a Transistor Tornillo
323298 TM3DQ8TG - 8 salidas a Transistor Resorte
209296 TM3DQ16TG - 16 salidas a Transistor Resorte
219590 TM3DQ16TK - 16 salidas a Transistor HE-10
152460 TM3DQ32TK - 32 salidas a Transistor HE-10

Salidas Digitales Rele
Módulos Ampliación TM3 E/S Digitales

Código Ref. Fabricante Nº de entradas digitales Nº de salidas digitales Tipo de conexión
139501 TM3DQ8R - 8 salidas a Relé Tornillo
140725 TM3DQ16R - 16 salidas a Relé Tornillo
237491 TM3DQ8RG - 8 salidas a Relé Resorte
151219 TM3DQ16RG - 16 salidas a Relé Resorte

Entradas / Salidas Digitales
Módulos Ampliación TM3 E/S Digitales

Código Ref. Fabricante Nº de entradas digitales Nº de salidas digitales Tipo de conexión
219589 TM3DM8R 4 entradas a 24V 4 salidas a Relé Tornillo
140723 TM3DM24R 16 entradas a 24V 8 salidas a Relé Tornillo
202969 TM3DM8RG 4 entradas a 24V 4 salidas a Relé Resorte
151220 TM3DM24RG 16 entradas a 24V 8 salidas a Relé Resorte

35
